Açıklama

BMFX

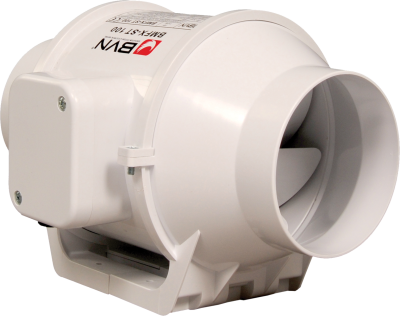

Yuvarlak Kanal Fanı-  Karma Akışlı Kanat

Cihaz Bileşenleri ve Malzeme Özellikleri

Kanal tipi karma akışlı fanların gövde ve fan plastikten üretilmiştir. BMFX 250-P ve BMFX 315-P Elektro Statik tozbaoyalı metalden üretilmiştir.

Fan Yapısı

Karışık akışlı fanlar eksenel ve radyal fanların çalışma ilkelerinin birleşiminden oluşur. Bu da sistemin daha verimli çalışmasını sağlar ve motor gücünü düşürür.

Avantajları

Karma akışlı pervanesi sayesinde yüksek verimlidirler. Oldukça sessiz çalışırlar. Fan kanala bağlıyken motor kısmı rahatlıkla sökülüp takılabilir. Çift devirli çalışabilirler.Emiş ve atış ağızları kanal çaplarına uyumludur ve kelepçe ile bağlanabilir.

Hız Kontrolü

Opsiyonel kontrol cihazları ile sağlanabilir.
*Çift devirli motor
*Lineer voltaj regülatörü ile hız kontrolü yapılabilir.(bkz. BSC aksesuarı )

Kullanım Alanları

Düşük ses seviyesi ve yüksek verimin önemli olduğu dönüş havası, besleme havası yada genel havalandırma uygulamalarında kullanılır. Yağlı ortamlarda yağ tutucu filtre ile kullanılması gerekmektedir.

0200400600800100012001400160018002000m³/h1760 m³/h0100200300400500600700800Pa248 PaBMFX 125/2VBMFX 150/2VBMFX 200/2VBMFX-ST 100/2VBMFX 315-P/2VBMFX 100/2VBMFX 250-P/2VBMFX-ST 125/2V
Frekans
50Hz
60Hz
Filtre
i
▲
▼
 Model

▲
▼
 Qmax

▲
▼
 Δpmax

▲
▼
 Pnom

▲
▼
 Inom

▲
▼
 ~-

▲
▼
 Unom

▲
▼
 p-

▲
▼
 LWA–

▲
▼
 LPA–

▲
▼
 tOPERmax

▲
▼
 ⌀Dnom

▲
▼
 m-

▲
▼
m³/h Pa W A V dB(A) dB(A) °C mm kg
BMFX 100/2V 199 134 20 0.11 1 230 2 52 31 40 100 1.8
BMFX 125/2V 300 137 30 0.14 1 230 2 51 31 40 125 2
BMFX 150/2V 540 296 40 0.22 1 230 2 54 33 40 150 2.7
BMFX 200/2V 839 292 100 0.52 1 230 2 57 36 40 200 4.9
BMFX 250-P/2V 1400 737 225 1.20 1 230 2 59 40 40 250 7.5
BMFX 315-P/2V 2200 900 390 1.90 1 230 2 63 42 40 315 11
BMFX-ST 100/2V 176 121 35 0.26 1 230 2 51 25 40 100 1.5
BMFX-ST 125/2V 218 105 35 0.28 1 230 2 51 31 40 125 2.5
Dosyaya aktar

Model A B C D E F G H N X
mm mm mm mm mm mm mm mm mm mm
BMFX 100/2V 303 195 99 97 116 204 80 60 5
BMFX 100/2V 303 195 99 97 116 204 80 60 5
BMFX 125/2V 257 195 99 123 116 204 80 60 5
BMFX 125/2V 257 195 99 123 116 204 80 60 5
BMFX 150/2V 313 208 109 147 127 227 80 60 5
BMFX 150/2V 313 208 109 147 127 227 80 60 5
BMFX 200/2V 302 237 125 197 137 249 100 94 6
BMFX 200/2V 302 237 125 197 137 249 100 94 6
BMFX 250-P/2V 383 286 150 247 174 310 150 150 NaN
BMFX 250-P/2V 383 286 150 247 174 310 150 150 NaN
BMFX 315-P/2V 446 357 187 312 216 386 181 178 NaN
BMFX 315-P/2V 446 357 187 312 216 386 181 178 NaN
BMFX-ST 100/2V 246 166 90 97 102 188 45 78 5 0
BMFX-ST 100/2V 246 166 90 97 102 188 45 78 5 0
BMFX-ST 125/2V 194 166 90 124 102 188 45 78 5 0
BMFX-ST 125/2V 194 166 90 124 102 188 45 78 5 0
