Açıklama
BSKF

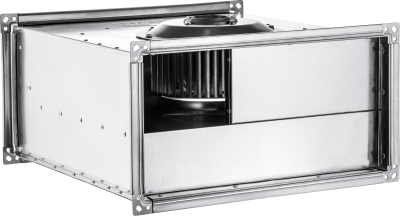

Dikdörtgen Kanal Fanı -Öne Eğimli Kanat
Dikdörtgen gövde galvaniz sacdan üretilmektedir. Bütün modeller kapalı yapıya sahip dıştan rotorlu motora sahiptir ve max.40ºC sıcaklığında hava taşıma özelliğine sahiptir.
Fan kanatları öne eğimli, geçme tekniği ile birleştirilerek ve düzenli akış sağlayacak aerodinamik yapıda üretilir. Dikdörtgen kanal arasında çalışmaya uygun tasarlanmıştır.
Açılabilen kapak, ürünün bakımını fanı sökmeden zahmetsizce yapılmasına olanak tanır. Aerodinamik kanat yapısı sayesinde sessiz çalışırlar. Hız kontrol cihazları ile devir ayarlanabilir.
Opsiyonel kontrol cihazları ile sağlanabilir.
1~ Fazlı ürünlerde linear voltaj regülatörü ile hız kontrolü yapılabilir.(bkz. BSC aksesuarı )
3~ fazlı ürünlerde frekans inverter ile hız kontrolü yapılabilir.(bkz. BSC-F aksesuarı )
Uygulama alanının sınırlı olduğu dikdörtgen kanal sistemlerinde orta ve yüksek hacimde havalandırma ihtiyaçlarının karşılanması için tasarlanmıştır. Kirli ortamlarda filtre ile berber kullanılması önerilir.
|
▲
▼
|
Model
▲
▼
|
Qmax
▲
▼
|
Δpmax
▲
▼
|
Pnom
▲
▼
|
Inom
▲
▼
|
~-
▲
▼
|
Unom
▲
▼
|
p-
▲
▼
|
LWA–
▲
▼
|
LPA–
▲
▼
|
tOPERmax
▲
▼
|
⌀Dnom
▲
▼
|
▭ AxBnom
▲
▼
|
m-
▲
▼
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| m³/h | Pa | W | A | V | dB(A) | dB(A) | °C | mm | mmxmm | kg | ||||
 |
BSKF 4M 40-20 | 990 | 230 | 230 | 1.15 | 1 | 230 | 4 | 60 | 53 | 40 | 302 | 400×200 | 14 |
|
BSKF 4M 50-25 | 1750 | 290 | 465 | 2.00 | 1 | 230 | 4 | 62 | 55 | 40 | 378 | 500×250 | 19 |
|
BSKF 4M 50-30 | 2100 | 360 | 675 | 3.00 | 1 | 230 | 4 | 65 | 58 | 40 | 417 | 500×300 | 23 |
|
BSKF 4T 60-30 | 2950 | 470 | 1335 | 2.43 | 3 | 400 | 4 | 67 | 60 | 40 | 454 | 600×300 | 36 |
|
BSKF 4T 60-35 | 4250 | 640 | 1900 | 3.40 | 3 | 400 | 4 | 69 | 62 | 40 | 494 | 600×350 | 44 |
|
|
||||||||||||||
| Model | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm | |
| BSKF 4M 40-20 | 198 | 398 | 502 | 420 | 220 | 450 | 250 |
| BSKF 4M 40-20 | 198 | 398 | 502 | 420 | 220 | 450 | 250 |
| BSKF 4M 50-25 | 248 | 498 | 532 | 520 | 270 | 550 | 300 |
| BSKF 4M 50-25 | 248 | 498 | 532 | 520 | 270 | 550 | 300 |
| BSKF 4M 50-30 | 298 | 498 | 562 | 520 | 320 | 550 | 350 |
| BSKF 4T 60-30 | 298 | 598 | 642 | 620 | 320 | 660 | 360 |
| BSKF 4T 60-35 | 348 | 600 | 720 | 620 | 370 | 660 | 410 |
