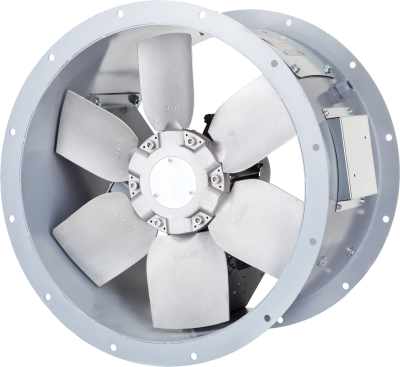

BTFM-EX ATEX-Slindirik Gövdeli Aksiyel Fan

BTFM-EX ATEX-Slindirik Gövdeli Aksiyel Fan

BTFM-EX ATEX-Slindirik Gövdeli Aksiyel Fan

Kategoriler: Marka:

Açıklama

BTFM-EX

ATEX-Slindirik Gövdeli Aksiyel Fan

Fan Bileşenleri ve Özellikleri

Atex motor sınıfı : II 2G EXd IIC T4 Gb

Silindirik tüp kasa airfoil kanat yapısı ve direk akuple motor fanlar 3500 m3/h ile 115.000 m3/h debi ve  Ø400 mm -Ø1250 mm çap seçenekleri sunan 16 modeli  mevcuttur. Gövde elektrostatik toz boyalı olarak çelikten imal edilir. Motor ve fan pervanesi ana gövdeye çelik taşıyıcılarla bağlıdır. Pervane çevresinde gövdeye bağlı olarak sürtünme durumunda kıvılcım önleyici olan alüminyum sac kullanılır. Bütün modellerde asenkron ex-proof motor kullanılmaktadır. Motor hava akımı dışarısındadır. İsteğe göre ayaklı olarak imal edilebilir.

Fan Yapısı

Aksiyel kanatlar basınçlı alüminyum döküm ile airfoil yapıda üretilir. Aerodinamik olarak en uygun formda olan kanatlar yüksek verimlilik sağlar.

Avantajları

Düşük ses seviyesiyle çalışır ve uzun süre bakım gerektirmeyecek şekilde tasarlanmıştır. Hız kontrol cihazları ile devir ayarlanabilir. Kanatlar en ideal açıda ve kanat formunda imal edilmiş olup maksimum performans sağlar.

Hız Kontrolü

Opsiyonel kontrol cihazları ile sağlanabilir. Kullanılacak Cihaz kullanılacak alan koruma sınıfında  ATEX sertifikalı olmalıdır.

Kullanım Alanları

Ex-proof fanlar veya ex-proof aspiratörler patlama veya alev alma riski yüksek olan ortamların havalandırmasında tercih edilen fan tiplerinden biridir. Kıvılcım çıkarmayacak şekilde tasarlanmış yapıya sahiptir. Atex yönergesi derecesine göre kullanım alanları belirlenmektedir.

0100002000030000400005000060000700008000090000100000110000m³/h112910 m³/h01002003004005006007008009001000Pa891 PaBTFM 400-T/6-20/0,37/4A EXBTFM 500-T/6-20/0,55/4A EXBTFM 630-T/6-16/1,1/4A EXBTFM 800-T/6-10/2,2/4A EXBTFM 800-T/6-14/3/4A EXBTFM 900-T/6-12/4/4A EXBTFM 900-T/6-16/5,5/4A EXBTFM 1000-T/6-14/7,5/4A EXBTFM 1000-T/6-24/15/4A EXBTFM 1000-T/6-28/18,5/4A EXBTFM 1250-T/6-20/30/4A EXBTFM 450-T/6-20/0,55/4A EXBTFM 560-T/6-18/0,75/4A EXBTFM 710-T/6-14/1,5/4A EXBTFM 1000-T/6-20/11/4A EXBTFM 1250-T/6-14/22/4A EX
Filtre
i
▲
▼
 Model

▲
▼
 Qmax

▲
▼
 Δpmax

▲
▼
 Pnom

▲
▼
 Inom

▲
▼
 ~-

▲
▼
 Unom

▲
▼
 p-

▲
▼
 LPA–

▲
▼
 tOPERmax

▲
▼
 ⌀Dnom

▲
▼
 m-

▲
▼
m³/h Pa W A V dB(A) °C mm kg
BTFM 400-T/6-20/0,37/4A EX 3500 150 370 1.20 3 400 4 60 40 400 30
BTFM 450-T/6-20/0,55/4A EX 5300 160 550 1.60 3 400 4 62 40 450 32
BTFM 500-T/6-20/0,55/4A EX 7000 200 550 1.60 3 400 4 66 40 500 50
BTFM 560-T/6-18/0,75/4A EX 10000 275 750 2.10 3 400 4 63 40 560 55
BTFM 630-T/6-16/1,1/4A EX 14000 450 1100 2.60 3 400 4 70 40 630 66
BTFM 710-T/6-14/1,5/4A EX 17500 650 1500 3.50 3 400 4 71 40 710 75
BTFM 800-T/6-10/2,2/4A EX 23000 650 2200 5.00 3 400 4 74 40 800 103
BTFM 800-T/6-14/3/4A EX 25000 625 3000 6.60 3 400 4 76 40 800 110
BTFM 900-T/6-12/4/4A EX 35000 750 4000 8.40 3 400 4 79 40 900 160
BTFM 900-T/6-16/5,5/4A EX 40000 700 5500 11.20 3 400 4 81 40 900 170
BTFM 1000-T/6-14/7,5/4A EX 50000 800 7500 15.40 3 400 4 84 40 1000 205
BTFM 1000-T/6-20/11/4A EX 60000 650 11000 21.30 3 400 4 86 40 1000 242
BTFM 1000-T/6-24/15/4A EX 70000 680 15000 29.40 3 400 4 87 40 1000 262
BTFM 1000-T/6-28/18,5/4A EX 80000 680 18500 34.50 3 400 4 88 40 1000 302
BTFM 1250-T/6-14/22/4A EX 100000 1100 22000 42.50 3 400 4 94 40 1250 373
BTFM 1250-T/6-20/30/4A EX 115000 800 30000 55.00 3 400 4 94 40 1250 388
Dosyaya aktar

Model L Z d Da Di Tk
mm mm mm mm mm mm
BTFM 400-T/6-20/0,37/4A EX 350 8 12 480 400 450
BTFM 450-T/6-20/0,55/4A EX 350 8 12 530 450 500
BTFM 500-T/6-20/0,55/4A EX 400 12 12 590 500 560
BTFM 560-T/6-18/0,75/4A EX 400 12 12 650 560 620
BTFM 630-T/6-16/1,1/4A EX 400 12 12 720 630 690
BTFM 710-T/6-14/1,5/4A EX 450 16 12 800 710 770
BTFM 800-T/6-10/2,2/4A EX 500 16 12 890 800 860
BTFM 800-T/6-14/3/4A EX 500 16 12 890 800 860
BTFM 900-T/6-12/4/4A EX 550 16 15 1005 900 970
BTFM 900-T/6-16/5,5/4A EX 550 16 15 1005 900 970
BTFM 1000-T/6-14/7,5/4A EX 700 16 15 1105 1000 1070
BTFM 1000-T/6-20/11/4A EX 700 16 15 1105 1000 1070
BTFM 1000-T/6-24/15/4A EX 700 16 15 1105 1000 1070
BTFM 1000-T/6-28/18,5/4A EX 700 16 15 1105 1000 1070
BTFM 1250-T/6-14/22/4A EX 850 20 15 1390 1250 1320
BTFM 1250-T/6-20/30/4A EX 850 20 15 1390 1250 1320
