Açıklama

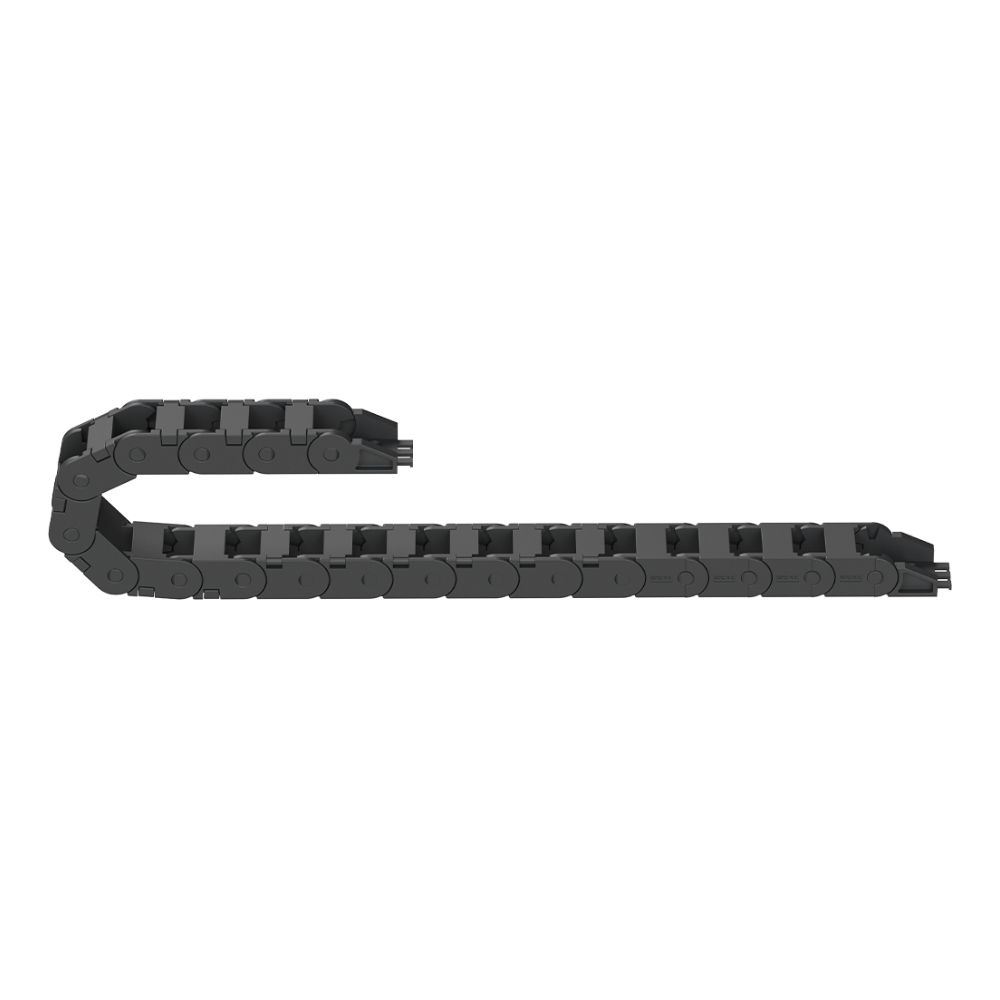

CK15 B Seri
Dıştan Açılabilir Açık Seri , Plastik Hafif Seri
CK15
İç Yükseklik
B
Dıştan Açılabilir Açık Seri
015
İç Genişlik
R025
Kıvrılma Yarıçapı
| CK15 B | A | B | C | D | R | W |
|---|---|---|---|---|---|---|
| MODEL | İç Yükseklik (mm) | İç Genişlik (mm) | Dış Yükseklik (mm) | Dış Genişlik (mm) | Kıvrılma Yarıçapı | Ağırlık Kg/Mt |
| CK15 B 015 R … | 15 | 15 | 20 | 25 | 25 – 35 | 0,266 |
| CK15 B 020 R … | 15 | 20 | 20 | 30 | 25 – 35 | 0,282 |
| CK15 B 030 R … | 15 | 30 | 20 | 40 | 25 – 35 | 0,310 |
| CK15 B 040 R … | 15 | 40 | 20 | 50 | 25 – 35 | 0,336 |
| Kıvrılma Yarıçapı | 25 | 35 |
|---|---|---|
| H (mm) | 25 | 25 |
| X (mm) | 70 | 90 |
| Y (mm) | 78.5 | 110 |
Plastik Ayak Montaj Ölçüleri
CK15 Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz
CK15 P
CK15 P15
CK15 P20
CK15 P30
CK15 P40
Plastik Ayak Bağlantı Şekilleri
CK15 Serisi Plastik Hafif Seri Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz
Hesaplama Formülleri
CK15 nin Detaylarını Buradan İnceleyebilirsiniz
- L : Kullanılacak Miktar
- HM : Hareket Mesafesi
- X : Montaj Yüksekliği
- Y : Radüs Mesafesi
- H : Hatve
Dosyalar
CK15 B serisi ile ilgili dosyaları inceleyebilirsiniz
CK15 B 015 R025
CK15 B 015 R035
CK15 B 020 R025
CK15 B 020 R035
CK15 B 030 R025
CK15 B 030 R035
CK15 B 040 R025
CK15 B 040 R035
