Açıklama

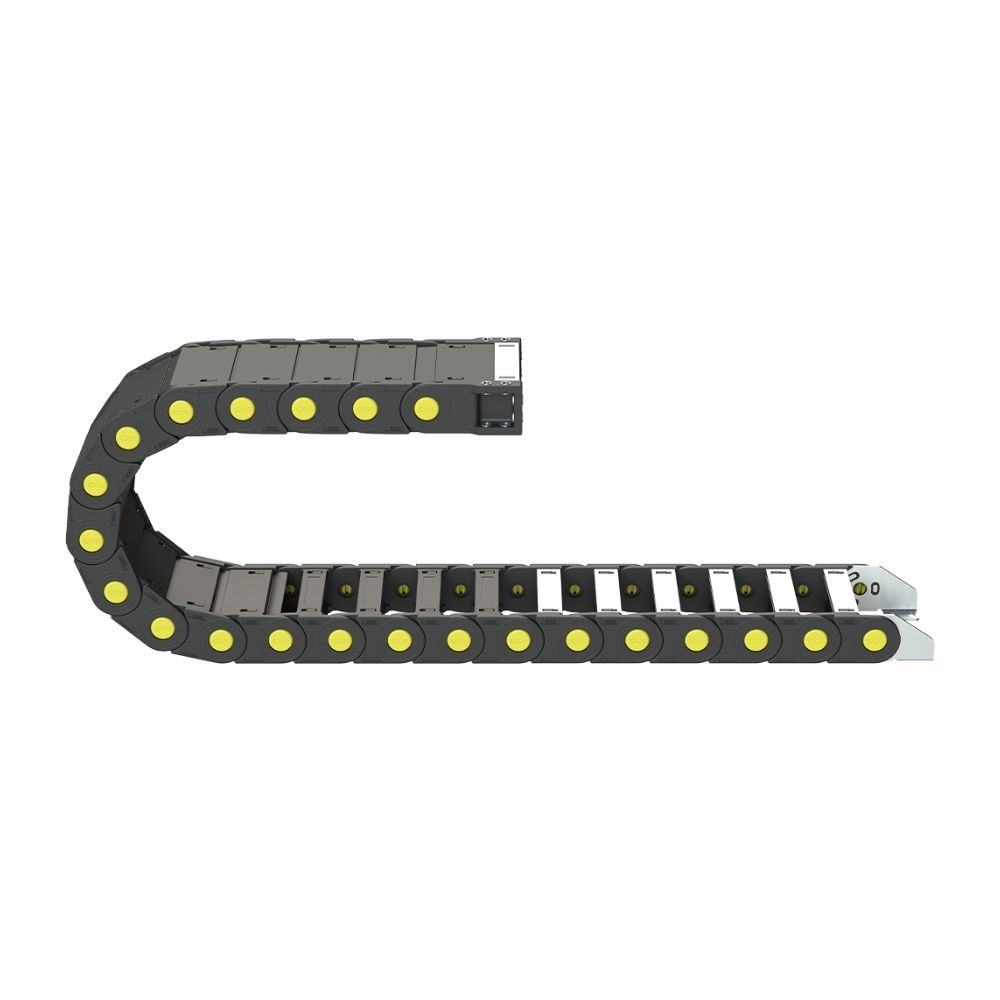

CK40 A Seri
Açık Seri , Plastik Ağır Seri
İç Yükseklik
Açık Seri
İç Genişlik
Kıvrılma Yarıçapı
| CK40 A | A | B | C | D | R | W |
|---|---|---|---|---|---|---|
| MODEL | İç Yükseklik (mm) | İç Genişlik (mm) | Dış Yükseklik (mm) | Dış Genişlik (mm) | Kıvrılma Yarıçapı | Ağırlık Kg/Mt |
| CK40 A 080 R … | 40 | 80 | 62 | 108 | 75, 100, 125, 150, 200, 250 , 300 | 2,348 |
| CK40 A 100 R … | 40 | 100 | 62 | 128 | 75, 100, 125, 150, 200, 250 , 300 | 2,516 |
| CK40 A 120 R … | 40 | 120 | 62 | 148 | 75, 100, 125, 150, 200, 250 , 300 | 2,684 |
| CK40 A 140 R … | 40 | 140 | 62 | 168 | 75, 100, 125, 150, 200, 250 , 300 | 2,824 |
| CK40 A 160 R … | 40 | 160 | 62 | 188 | 75, 100, 125, 150, 200, 250 , 300 | 2,936 |
| CK40 A 180 R … | 40 | 180 | 62 | 208 | 75, 100, 125, 150, 200, 250 , 300 | 3,048 |
| CK40 A 200 R … | 40 | 200 | 62 | 228 | 75, 100, 125, 150, 200, 250 , 300 | 3,272 |
| Kıvrılma Yarıçapı | 75 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| H (mm) | 72 | 72 | 72 | 72 | 72 | 72 | 72 |
| X (mm) | 212 | 262 | 312 | 362 | 462 | 562 | 662 |
| Y (mm) | 236 | 314 | 392 | 471 | 628 | 785 | 942 |
Plastik Ayak Montaj Ölçüleri
CK40 Plastik Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz
Plastik Ayak Bağlantı Şekilleri
CK40 Serisi Plastik Ağır Seri Plastik Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz
Metal Ayak Montaj Ölçüleri
CK40 Serisi Plastik Ağır Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz
CK40 M
CK40 M1
CK40 M2
CK40 M3
CK40 M4
Metal Ayak Bağlantı Şekilleri
CK40 Serisi Plastik Ağır Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz
Seperator Ölçüleri
CK40 Serisi Plastik Ağır Seri nin Detaylarını Buradan İnceleyebilirsiniz
CK40 SP – Dikey Separatör Ölçüleri
CK40 YSP – Yatay Separatör Ölçüleri
Kablo Sabitleyicileri
CK40 Serisi Plastik Ağır Seri Kablo Sabitleyicilerinin Detaylarını Buradan İnceleyebilirsiniz
CK60 SR
Hesaplama Formülleri
CK40 nin Detaylarını Buradan İnceleyebilirsiniz
- L : Kullanılacak Miktar
- HM : Hareket Mesafesi
- X : Montaj Yüksekliği
- Y : Radüs Mesafesi
- H : Hatve
Dosyalar
CK40 A serisi ile ilgili dosyaları inceleyebilirsiniz
