Açıklama

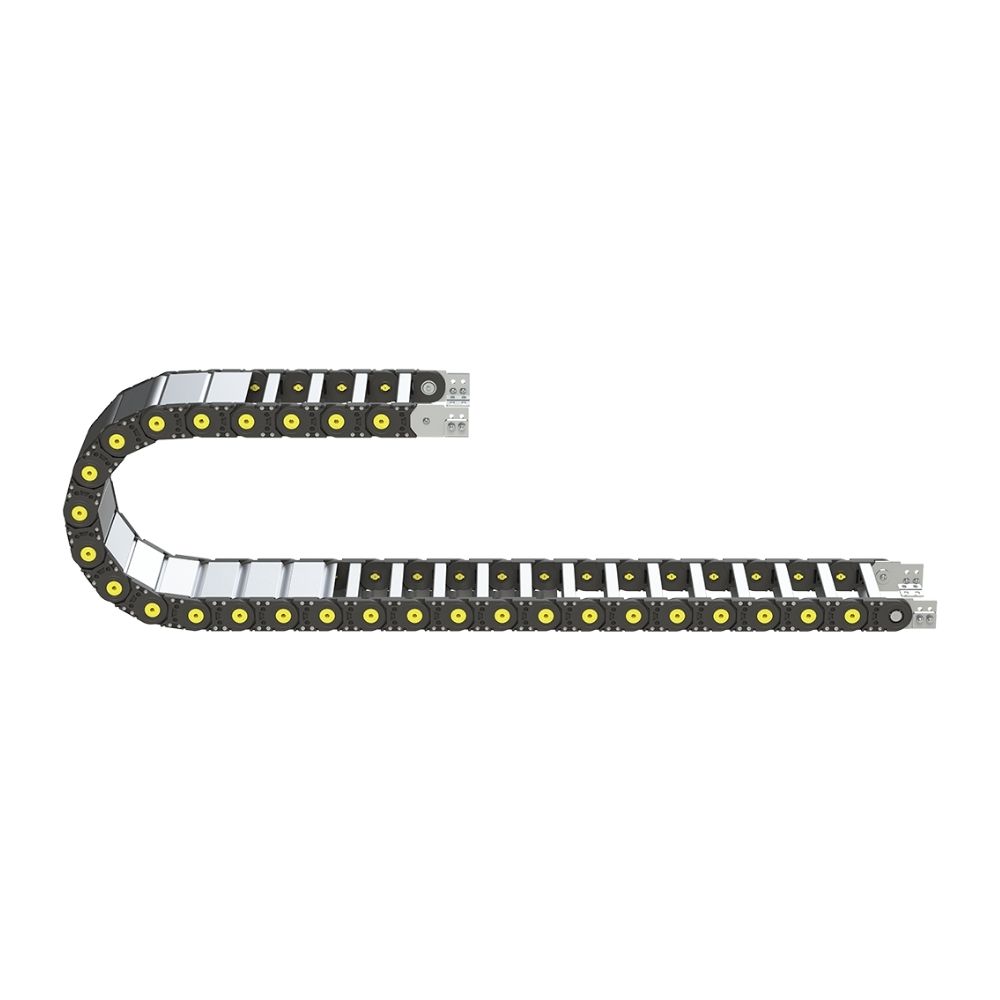

CK45 AL Seri
Aluminyum Çıtalı Seri , Plastik Ultra Ağır Seri
CK45
İç Yükseklik
AL
Aluminyum Çıtalı Seri
250
İç Genişlik
R200
Kıvrılma Yarıçapı
| CK45 AL | A | B | C | D | R | W |
|---|---|---|---|---|---|---|
| MODEL | İç Yükseklik (mm) | İç Genişlik (mm) | Dış Yükseklik (mm) | Dış Genişlik (mm) | Kıvrılma Yarıçapı | Ağırlık Kg/Mt |
| CK45 AL | 45 | 80-600 | 65 | 118-638 | 75, 100, 150, 200, 250, 300, 400 | – |
| Kıvrılma Yarıçapı | 75 | 100 | 150 | 200 | 250 | 300 | 450 |
|---|---|---|---|---|---|---|---|
| H (mm) | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
| X (mm) | 215 | 265 | 365 | 465 | 565 | 665 | 965 |
| Y (mm) | 236 | 314 | 471 | 628 | 785 | 942 | 1413 |
Metal Ayak Montaj Ölçüleri
CK45 Serisi Plastik Ultra Ağır Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz
Hesaplama Formülleri
CK45 nin Detaylarını Buradan İnceleyebilirsiniz
- L : Kullanılacak Miktar
- HM : Hareket Mesafesi
- X : Montaj Yüksekliği
- Y : Radüs Mesafesi
- H : Hatve
Dosyalar
CK45 AL serisi ile ilgili dosyaları inceleyebilirsiniz
CK45 AL 180 R075
CK45 AL 180 R100
CK45 AL 180 R150
CK45 AL 180 R200
CK45 AL 180 R250
CK45 AL 180 R300
CK45 AL 180 R450
