Açıklama

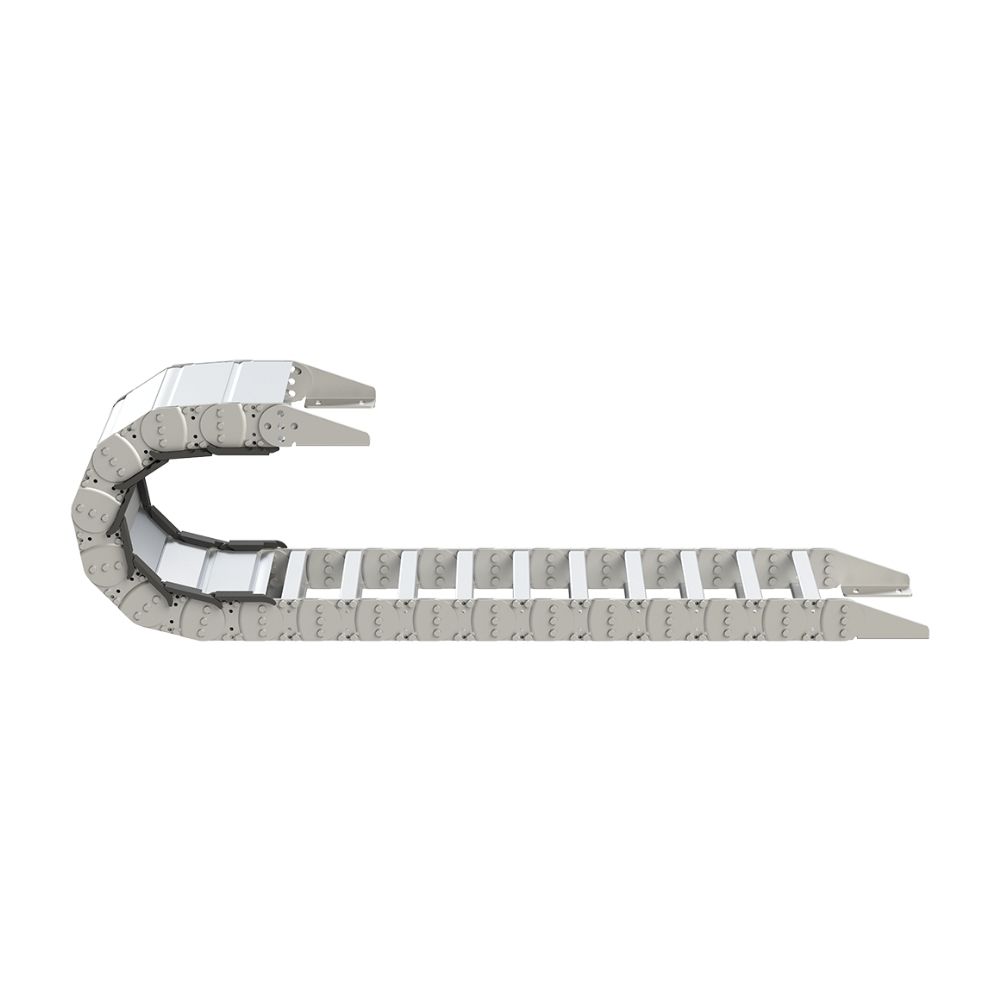

CS75 A Seri
Açık Seri , Çelik Seri
CS75
İç Yükseklik
A
Açık Seri
200
İç Genişlik
R150
Kıvrılma Yarıçapı
| CS75 A | A | B | C | D | R | W |
|---|---|---|---|---|---|---|
| MODEL | İç Yükseklik (mm) | İç Genişlik (mm) | Dış Yükseklik (mm) | Dış Genişlik (mm) | Kıvrılma Yarıçapı | Ağırlık Kg/Mt |
| CS75 A | 75 | 100 – 800 | 97 | 132-832 | 150, 200, 250, 300, 450 | – |
| Kıvrılma Yarıçapı | 150 | 200 | 250 | 300 | 450 |
|---|---|---|---|---|---|
| H (mm) | 125 | 125 | 125 | 125 | 125 |
| X (mm) | 400 | 500 | 600 | 700 | 1000 |
| Y (mm) | 471 | 628 | 785 | 942 | 1413 |
Metal Ayak Montaj Ölçüleri
CS75 Serisi Çelik Seri Metal Ayak Montaj Ölçülerinin Detaylarını Buradan İnceleyebilirsiniz
Metal Ayak Bağlantı Şekilleri
CS75 Serisi Çelik Seri Metal Ayak Bağlantı Şekillerinin Detaylarını Buradan İnceleyebilirsiniz
Seperator Ölçüleri
CS75 Serisi Çelik Seri nin Detaylarını Buradan İnceleyebilirsiniz
CS75 SP – Dikey ve Yatay Separatör Ölçüleri
Hesaplama Formülleri
CS75 nin Detaylarını Buradan İnceleyebilirsiniz
- L : Kullanılacak Miktar
- HM : Hareket Mesafesi
- X : Montaj Yüksekliği
- Y : Radüs Mesafesi
- H : Hatve
Dosyalar
CS75 A serisi ile ilgili dosyaları inceleyebilirsiniz
CS75 A 200 R150
CS75 A 200 R200
CS75 A 200 R250
CS75 A 200 R300
CS75 A 200 R450
