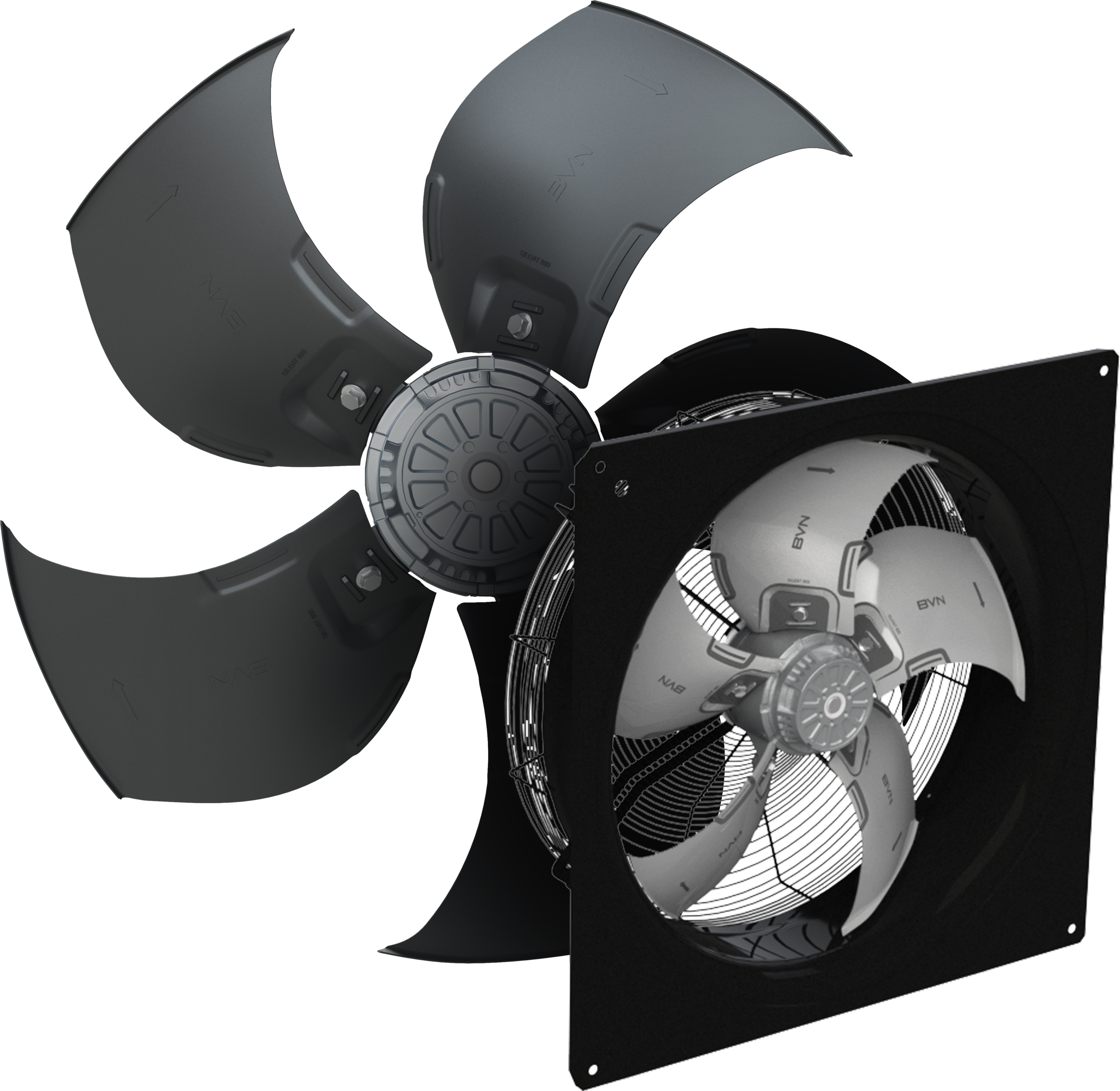

SF Soğutma Fanları

Açıklama

Fan Bileşenleri ve Özellikleri

Pervane elektrostatik toz boylı sac metalden, koruyucu ve taşıyıcı tel kafes elektrostatik toz boyalı çelik telden imal edilmiştir. Pervane motora direct akuple haldedir. Koruyucu ve taşıyıcı tel kafes standart bağlantı ölçülerinde üretilir

Avantajları

Üfleyici ve emici tipleri ile SF soğutma fanları çeşitli uygulamalarında yüksek performansta, düşük ses seviyesiyle ve uzun süre bakım gerektirmeyecek şekilde çalışmak için tasarlanmıştır. devir ayarlanabilir. Pervaneleri boyutlarına göre en ideal açıda imal edilmiş olup maksimum performans sağlanmıştır.

Fan Bileşenleri ve Özellikleri

Pervane elektrostatik toz boylı sac metalden, aluminyum sacdan veya kompozit malzemeden yapılmıştır. Koruyucu kafes ve kare kasa elektrostatik toz boyalı çelik telden ve sacdan imal edilmiştir. Pervane motora direct akuple haldedir. Koruyucu ve taşıyıcı tel kafes standart bağlantı ölçülerinde üretilir.

Avantajları

Üfleyici ve emici tipleri ile SF soğutma fanları çeşitli uygulamalarında yüksek performansta, düşük ses seviyesiyle ve uzun süre bakım gerektirmeyecek şekilde çalışmak için tasarlanmıştır. Hız kontrol cihazları ile devir ayarlanabilir. Pervaneleri boyutlarına göre en ideal açıda imal edilmiş olup maksimum performans sağlanmıştır.

Hız Kontrolü

Opsiyonel kontrol cihazları ile sağlanabilir.
1~ Fazlı ürünlerde linear voltaj regülatörü ile hız kontrolü yapılabilir. (bkz. BSC aksesuarı)
*talep doğrultusunda trifaze modeller frekans inverterine uygun olarak üretilebilir.

Kullanım Alanları

Soğutma makinelerinde, laboratuvarlar, konutlarda, klima dış ünitelerinde, sıcak ve soğuk hava apareyleri ve endüstriyel soğutma grupları vb. yerlerde kullanılır.

0100200300400500600700800900m³/h620 m³/h0100200300400500600700800900Pa790.5 Pa

Frekans

50Hz

60Hz

▲ ▼	Model ▲ ▼	Qmax ▲ ▼	Δpmax ▲ ▼	Pnom ▲ ▼	Inom ▲ ▼	~- ▲ ▼	Unom ▲ ▼	p- ▲ ▼	L_PA– ▲ ▼	t_OPERmax ▲ ▼	⌀Dnom ▲ ▼	m- ▲ ▼
		m³/h	Pa	W	A		V		dB(A)	°C	mm	kg
Dosyaya aktar

Model	A	B	C	D	E	F	G	H	J
	mm	mm	mm	mm	mm	mm	mm	mm	mm
SF 4M 250 – D 63	7	300	271	250	84	26	128	23	0
SF 4M 250 – D 60	7	300	271	250	84	27	128	NaN	0
SF 2M 300 – D 60	7	360	330	300	98	40	140	NaN	0
SF 2M 300 – D 63	7	360	330	300	98	40	140	29	0

Model	A	B	C	D	E	F	G	H	J
	mm	mm	mm	mm	mm	mm	mm	mm	mm
SF 4M 300 – D 63	7	360	330	300	105	47	147	29	0
SF 4M 300 – D 60	7	360	330	300	105	47	147	29	0
SF 4M 350 – D 63	7	422	374	350	105	47	146	40	0
SF 4M 350 – D 60	7	422	374	350	105	47	146	40	0
SFX 4M 400 – D 01	7	470	421	396	147	53	180	20	0
SFG 4T 400- D 06	9	470	419	392	175	93	215	40	0
SFG 4T 450- D 01	9	515	476	446	175	93	215	40	0
SFX 4M 450 – D 01	9	515	476	446	175	93	215	40	0
SFX 4T 500 – D 07	9	565	525	598	155	48	183	41	0
SFX 6T 560 – D 01	9	700	654	552	226	90	234	60	0
SFX 6M 560 – D 01	9	700	654	552	226	90	234	60	0
SFX 6T 630 – D 01	9	750	702	627	230	76	236	45	0
SFX 6M 630 – D 01	9	750	702	627	230	76	236	45	0

Model	A	B	C	D	E	F	G	H	J
	mm	mm	mm	mm	mm	mm	mm	mm	mm
SFG 4T 630 – G 60	805	750	11	20	150	255	0	0	0
SFG 6T 800 – G 60	970	970	15	20	210	298	0	0	0
SFG 6T 910- G 05	1071	1010	15	20	210	294	0	0	0

Model	A	B	C	D	E	F	G	H	J	ØD	ØE	ØF	ØG
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
SFX 4M 350 -S-Y 01	170	115	49	0	0	0	0	0	0	435	374	10	405
SFX 4M 400 – S -Y 01	180	114	62	0	0	0	0	0	0	485	427	10	455
SFX 4M 500 -S- Y 01	225	131	74	0	0	0	0	0	0	590	518	10	560

Model	A	B	C	D	E	F	G	H	J
	mm	mm	mm	mm	mm	mm	mm	mm	mm
SFX 4M 450 – S -Y 01	559	450	NaN	142	558	9	0	0	0

Kullanım Alanları

Soğutma makinelerinde, laboratuvarlar, konutlarda, klima dış ünitelerinde, sıcak ve soğuk hava apareyleri ve endüstriyel soğutma grupları vb. yerlerde kullanılır.

▲ ▼	Model ▲ ▼	Qmax ▲ ▼	Δpmax ▲ ▼	Pnom ▲ ▼	Inom ▲ ▼	~- ▲ ▼	Unom ▲ ▼	p- ▲ ▼	L_PA– ▲ ▼	t_OPERmax ▲ ▼	⌀Dnom ▲ ▼	m- ▲ ▼
		m³/h	Pa	W	A		V		dB(A)	°C	mm	kg
	SFX 3M 350 – A 21	3620	110	330	2.00	1	230	0		55	350	8
	SF 3M 315 – A 41	2600	125	170	1.40	1	230	0		60	315	9
	SF 3M 350 – A 41	3300	130	165	1.40	1	230	0		60	350	10
	SF 3M 400 – A 41	5500	230	540	2.50	1	230	0		60	400	12
	SFX 3M 450 – A 21	5000	180	300	1.80	1	230	0		60	450	12
	SF 3M 450 – A 41	6000	120	420	2.70	1	230	0		60	450	12
	SF 3M 500 – A 41	6000	105	290	2.00	1	230	0		55	500	14
	SFX 3M 400 – A 21	6200	140	550	2.70	1	230	0		55	400	9
	SFG 3T 800 – G 01	21000	350	2620	3.90	3	400	0	68	55	800	44
Dosyaya aktar

Model	A	B	C	D	E	F	G	H	J
	mm	mm	mm	mm	mm	mm	mm	mm	mm
SFX 3M 350 – A 21	120	88	175	352	0	0	0	0	0
SF 3M 315 – A 41	120	88	175	319	0	0	0	0	0
SF 3M 350 – A 41	120	88	175	352	0	0	0	0	0
SF 3M 400 – A 41	98	98	154	392	0	0	0	0	0
SFX 3M 450 – A 21	103	90	160	452	0	0	0	0	0
SF 3M 450 – A 41	103	90	160	452	0	0	0	0	0
SF 3M 500 – A 41	135	102	192	497	0	0	0	0	0
SFX 3M 400 – A 21	98	97	154	392	0	0	0	0	0

Model	A	B	C	D	E	F
	mm	mm	mm	mm	mm	mm
SFG 3T 800 – G 01	970	910	15	20	0	0
